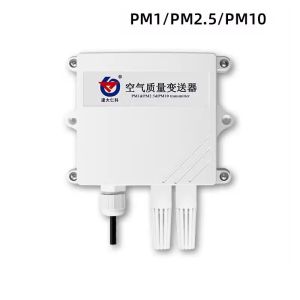

btnx Air quality transmitter pm2.5 sensor PM10 dust particle pollutant monitoring RS485/4-20mA/0-5V/0-10V signal output Q8H3K

Technical Parameters:RS485 model:1.DC power supply: 10-30V DC (0-10V can only be 24V power supply)2.Output signal:485 communication (Modbus protocol)Baud rate: 2400, 4800 (default), 9600Data bit length: 8 bitsParity mode: NoStop bit length: 1 bitDefault Modbus communication address: 1Support function code: 033.Parameter setting: Configure with the provided configuration software via 485 interface4.Maximum power consumption:Current output: 1.2WVoltage output: 1.2WRS485 output: 0.4W5.Output signal:Current output: 4-20mAVoltage output: 0-5V/0-10VRS485 output: RS485 (Modbus protocol)6.Load capacity:Voltage output: output resistance ≤250ΩCurrent output: ≤600Ω7.Measurement range:PM2.5: 0-1000 μg/m3PM10: 0-1000μg/m38.Resolution: 1μg/m39.Warm-up time: ≤ 2MIN10.Response speed: ≤90SAnalog model:1.DC power supply: 10-30V DC2.Maximum power consumption:Current output: 1.2WVoltage output: 1.2W3.Resolution: 1μg/m34.Accuracy: ±10%5.Working environment: -20° C -60° C, 0% RH-80% RH6.Measurement:PM2.5: 0-1000 μg/m3PM10: 0-1000μg/m37.Warm-up time: ≤ 2MIN8.Response speed: ≤90S9.Output signal:Current output: 4-20mAVoltage output: 0-5V/0-10V6.Load capacity:Voltage output: output resistance ≤250ΩCurrent output: ≤600ΩFeatures:1.Wall-mounted design2.Air vent design3.High precision probe4.  output signalsCommon troubleshooting:1) PLC can not collect dataA: Please check the device output type; whether the device is powered on.2) the collected signal and the actual difference is very largeA: Please check the equipment range and data conversion relationship.3) The transmitter output is beatingA: The distance between the transmitter and the collector is too long, resulting in signal disorder.4) how to quickly determine the problemA: temporarily do not take the post-acquisition equipment, multimeter to measure the transmitter signal output.
